电磁流量计的电导率

使用电磁流量计的前提是被测液体必须是导电的,不能低于阈值(即下限值)。电导率低于阈值会产生测量误差甚至不能使用,超过阈值即使变化也可以测量,示值误差变化不大,通用型电磁流量计的阈值在10-4~(5×10-6)S/cm之间。

目前,电磁流量计转换路的输入阻抗已经大大提高了,导电性液体时通常不会因为介质电导率的变化而引起误差,但对于一定的转换器输入阻抗,被测介质的电导率有一个下限值 min,不能低于该下限值.

被测介质的电导率太大也是不允许的。例如当电导率超过10-1(S/cm)左右时,就会降低流量信号,改变指示值,即指示流量值小于实际流量值.这是因为在电磁流量变送器中,磁场为有限长,被测的导电液体只有流过有限磁场时,才能产生感生电动势e.所以,代表流量信号的感生电动势e是磁场部分的导电液体切割磁力线的结果,磁场两端以外的导电液体没有对e作出任何贡献.相反,由于它们也是和两个电极连通的,故也就构成了一部分外电路。当变送器与转换器连接在一起时,这部分外电路就与转换器输入阻抗相并联而成为变送器的负载.当被测介质的电导率很大时,外电路的电阻较小,达时不管转换器的输入阻抗有多高,并联的结果将取决于这部分液体外电路,从而减小变送器与转换器之间的传输精度。

...

电磁流量计的组成,结构

电磁流量计的组成,结构:

近期有客户咨询电磁流量计的相关组成及结构。现在,大连索尼卡仪表总结了一下电磁流量计的组成构造,希望在用户的操作使用过程中,能为用户提供一些帮助。


电磁流量计一共是由六个部分组成的,而这六个部分,每个部分的作用都不同,缺一不可,下面我就来简单介绍一下,电磁流量计的这六个部分。


...

电磁流量计流量零点修正

电磁流量计流量零点修正:

流量零点修正
零点修正时应确保传感器管内充满流体,且流体处于静止状态。流量零点是用流速表示的,单位为mm/s。
转换器流量零点修正显示
上行小字显示:FS代表仪表零点测量值;
下行大字显示:流速零点修正值;
当FS显示不为“0”时,应调修正值使FS = 0。注意:若改变下行修正值,FS值增加,需要改变下行数值的正、负号,使FS能够修正为零。
流量零点的修正值是传感器的配套常数值,应记入传感器的记录单和传感器标牌。记入时传感器零点值是以mm/s为单位的流速值,其符号与修正值的符号相反。
...

电磁流量计流量系数修改记录功能

电磁流量计流量系数修改记录功能:

 流量系数修改记录功能


按《电磁流量计国家计量检定》新规程,NV2118系列电磁流量转换器记录一组(3个)流量特征参数,分别是转换器校正系数(出厂标定系数)、传感器标定系数(传感器系数值)、传感器零点(流量零点修正),同时自动记录流量特征参数修改次数(MR数)。

修改流量特征参数组中的任何一个,修改次数记录加1,用户不能改变修正次数记录的数值。用户在检定书中,应记录传感器流量标定系数和修改次数记录(MR数)两个数值,而后的任何改动,将产生不同的修改次数记录,查看修改记录次数,即可知流量特征参数是否被修改过。

...

污水用电磁流量计

污水用电磁流量计:

大连索尼卡仪表生产的电磁流量计的传感器采用了三态波励磁系统,磁场恒定电极设计独特先进,高压状态下,可以自密封,可选择多种电极材料,保证测量各种介质的需要。传感器内壁光滑无阻挡部件,衬里防腐、隔热、耐高温、耐磨性极好。
大连索尼卡仪表生产的电磁流量计的转换器采用了国际上最新的电子器件,更好的解决了污水的测量,小信号处理采用了低噪声、高阻抗的放大电路,输入阻抗达到1015,同时采用大规模集成电路及微处理器,软件先进、高度智能化。
...

电磁流量计的测量阻尼时间

电磁流量计的测量阻尼时间:

长的测量滤波时间能提高仪表流量显示稳定性及输出信号的稳定性,适于总量累计的脉动流量测量。

短的测量滤波时间表现为快地测量响应速度,适于生产过程控制中。

测量滤波时间的设置采用选择方式。


>>电磁流量计的测量阻尼时间由大连索尼卡仪表有限公司技术部提供,购买请咨询销售部:0411-87305712   0411-87305703

...

电磁流量计系数更改记录

电磁流量计系数更改记录:

系数更改记录
按一下“复合键 + 确认键”显示“参数设置”功能,然后再按“上键”翻页到“系数修改记录”


    电磁流量计参数确定仪表的运行状态、计算方法、输出方式及状态。正确地选用和设置仪表参数,可使电磁流量计运行在最佳状态,并得到较高的测量显示精度和测量输出精度。


...

NV2118D电磁的报警信息

NV2118D电磁的报警信息:

    电磁流量转换器的印刷电路板采用表面焊接技术,对用户而言,是不可维修的。因此,用户不能打开转换器壳体。
NV2118D三键智能化转换器具有自诊断功能。除了电源和硬件电路故障外,一般应用中出现的故障均能正确给出报警信息。这些信息在显示器左方提示出“ ”。在测量状态下,仪表自动显示出故障内容如下:
FQH  ---- 流量上限报警;      FQL  ---- 流量下限报警;
...

电磁流量计报警设置

电磁流量计报警设置:

流量计空管报警允许
NV2118D具有空管检测功能,且无需附加电极。若用户选择允许空管报警,则当管道中流体低于测量电极时,电磁流量计能检测出一个空管状态。在检出空管状态后,仪表模拟输出、数字输出置为信号零,同时仪表流量显示为零。


流量计空管报警阈值
   在流体满管的情况下(有无流速均可),对空管报警设置进行了修改,用户使用更加方便,空管报警阈值参数的上行显示实测电导率,下行设置空管报警阈值,在进行空管报警阈值设定时,可根据实测电导率进行设定,设为实测电导率的3~5倍即可。
...

电磁流量计防雷功能说明

电磁流量计防雷功能说明:

防雷功能说明

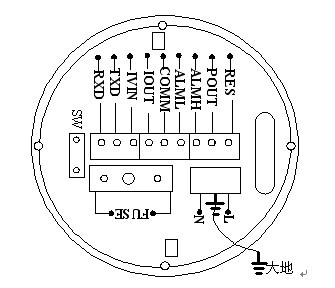

用户安装时务必一定要将转换器端子接地点与壳体连接后可靠接地,因为防雷气体放电器是通过壳体将雷击电流导入大地,若壳体没有可靠接地,一旦雷击时有人员操作转换器,可能造成人身事故,具体详见连接示意图:
1、NV2118D

电磁流量计防雷接线

...
