电磁流量计带非线性修正功能补充说明

电磁流量计带非线性修正功能补充说明:

非线性修正功能,原则上是用于小流量(0.3m/s)以下的线性调整,该功能设计有4段修正,分为4个流速点和4个修正系数。
非线性修正系数是在原传感器标定系数的基础上再进行修正,因此,应先关闭非线性修正功能,标出传感器系数,然后再把该功能打开进行非线性修正。根据传感器的非线性段,进行修正点及修正系数的设置,若设置的合适,不用重新标定。
设:经过传感器系数计算的流速为原流速,经非线性修正后的流速称修正流速,则修正后的流速有以下对应关系 ;
...

电磁流量计参数设置

电磁流量计参数设置:

NV2118D电磁流量计转换器、传感器连接到流体管道上后(无论是标定还是使用),应首先进行如下工作:
 将传感器前后的管道用铜线良好紧固连接。
 将传感器良好接地。
 调仪表零点时确保管道内流体静止。
 确保传感器电极氧化膜稳定生成(电极与流体连续接触48小时即可)。

>>以上:电磁流量计参数设置由大连索尼卡仪表有限公司技术部提供,购买请咨询销售部:0411-87305712   0411-87305703

...

电磁流量计四键操作键盘定义与液晶显示

电磁流量计四键操作键盘定义与液晶显示说明:在测量状态下,按“复合键 + 确认键”,出现转换器功能选择画面“参数设置”,按一下确认键,仪表出现输入密码状态,根据保密级别,按本厂提供的密码对应修改。再按“复合键 + 确认键”后,则进入需要的参数设置状态。如果想返回运行状态,请按住确认键数秒。   &g

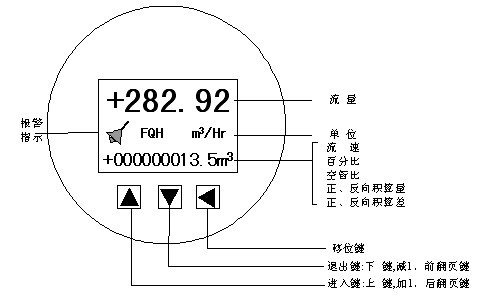

电磁流量计三键操作键盘定义与液晶显示

电磁流量计三键操作键盘定义与液晶显示


电磁流量计三键操作键盘


图键盘定义与液晶显示
说明:按一下 “进入键”,仪表进入到功能选择画面“参数设置”,然后按移位键将光标移到“进入键”下面,按一下“进入键”进入输入密码“00000”状态,输入密码,再按移位键将光标移到“进入键”下面,按一下“进入键”进入选择操作菜单进行参数设置。如果想返回运行状态,将光标移到 “退出键”下面,按一下“退出键”即可。
...

电磁流量计参数设置菜单

电磁流量计参数设置菜单:NV2118D系列电磁流量计共有54个参数,使用仪表时,用户应根据具体情况设置各参数。参数一览表如下: 电磁流量计参数设置菜单一览表: 参数编号参数文字设置方式参数范围密码 级别1语        言选择中文、英文22仪表通讯地址置数0~9923仪表通讯速度选择300~384

电磁流量计量程设置

电磁流量计量程设置:电磁流量计量程设置是指确定上限流量值,仪表的下限流量值自动设置为“0”。因此,仪表量程设置确定了仪表量程范围,也就确定了仪表百分比显示、仪表频率输出、仪表电流输出与流量的对应关系:仪表百分比显示值 = (流量值测量值 / 仪表量程范围)*  100 %; 仪表频率输出值   = (流量值测量值 / 仪表量程范围)*

电磁流量计参数设置功能及功能键操作

电磁流量计参数设置功能及功能键操作:要进行仪表参数设定或修改,必须使仪表从测量状态进入参数设置状态。在测量状态下,按一下 “进入键”,仪表进入到功能选择画面“参数设置”,然后按移位键将光标移到“进入键”下面,按一下“进入键”进入输入密码“00000”状态,输入密码按移位键将光标移

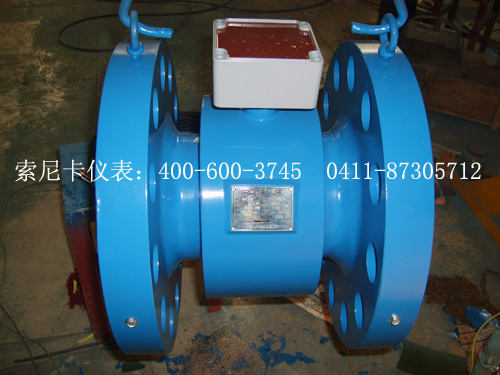

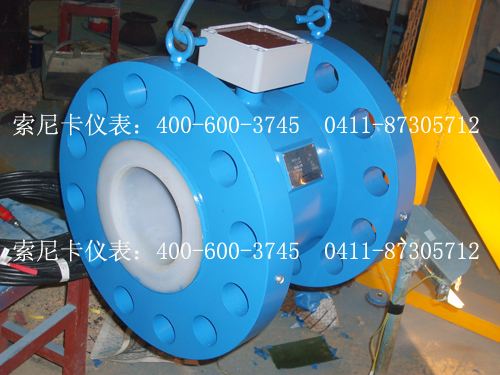

高压电磁流量计生产图

高压电磁流量计:

大连索尼卡仪表有限公司正在生产中的高压DN150电磁流量计:

高压电磁流量计



高压电磁流量计

...

电磁流量计模拟量输出

电磁流量计模拟量输出:

模拟量输出分成两种信号制:0~10mA和4~20mA信号制。使用时,用户通过参数设置在两种信号制中选择一种即可。
模拟量电流输出内部为24V供电,在0~20mA信号制下,可驱动750Ω的负载电阻。
模拟量电流输出对应流量的百分比流量,即:

对于0~10mA信号制,电流零点为“0”。
对于4~20mA信号制,电流零点为4mA。
因此,为提高输出模拟量电流的分辨率,用户应适当选择流量计的量程。
...

电磁流量计信号线

电磁流量计信号线:

转换器与传感器配套使用时,对被测流体电导率大于50μS/cm的情况,流量信号传输电缆可以使用型号为RVVPB2*0.12*280 mm 2的聚氯乙烯护套金属网屏蔽信号电缆。

使用长度应不大于100m。信号线与传感器配套出厂。

电磁流量计转换器提供有等电位激励屏蔽信号输出电压,以降低电缆传输的分布电容对流量信号测量的影响。

当被测电导率小于 或长距离传输时,可使用具有等电位屏蔽的双芯双重屏蔽信号电缆。 例如索尼卡仪表电磁流量计的专用电缆或三重屏蔽信号电缆。

...
